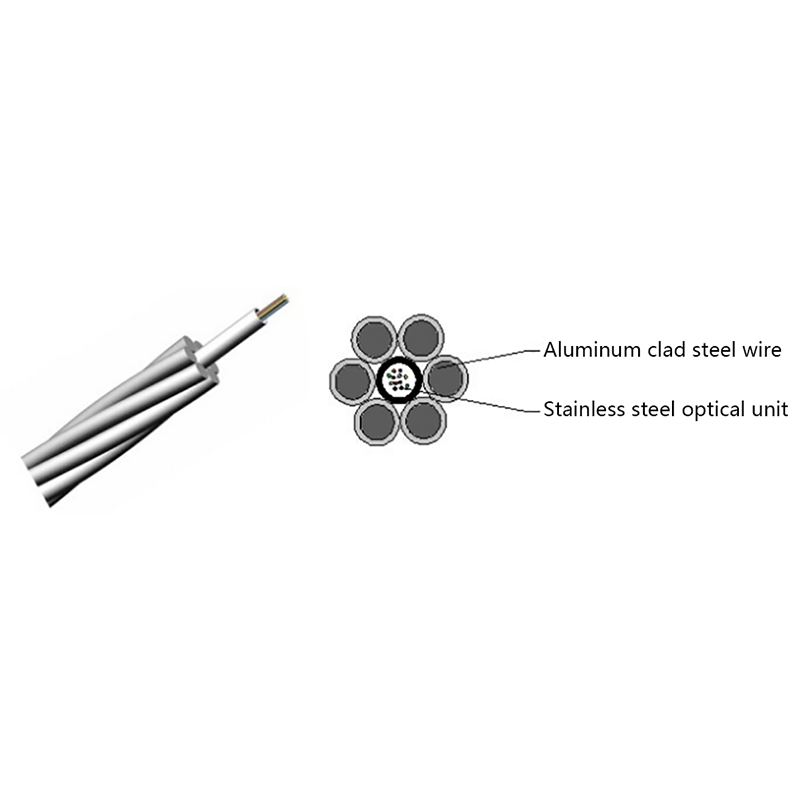

Caratteristiche strutturali del tubo centrale OPGW
L'unità di fibra ottica del tubo di acciaio inossidabile è posta al centro e intrecciata insieme ad altri fili metallici per formare un cavo; la fibra ottica è inserita nel tubo di acciaio inox per avere una migliore lunghezza eccedente; la sezione trasversale del cavo ottico progettata con precisione garantisce le prestazioni elettriche, le proprietà fisiche meccaniche e la stabilità termica del cavo ottico;
Caratteristiche strutturali dell'OPGW a strati
L'unità in fibra ottica con tubo in acciaio inossidabile è progettata per essere attorcigliata insieme ad altri fili metallici contemporaneamente;
La fibra ottica inserita nel tubo di acciaio inossidabile ha una lunghezza in eccesso migliore. Allo stesso tempo, l'unità di fibra ottica in acciaio inossidabile della struttura a strati si trova sul secondo strato, il che produce una lunghezza in eccesso di trazione maggiore e più stabile attraverso la cordatura;
La sezione trasversale del cavo ottico progettata con precisione garantisce le prestazioni elettriche, le proprietà fisiche meccaniche e la stabilità termica del cavo ottico;
Caratteristiche dell'applicazione
Secondo le condizioni tecniche della linea, senza modificare la struttura del cavo ottico, combinando la proporzione di sezioni di alluminio e acciaio, si può ottenere un prodotto che soddisfi i requisiti tecnici della linea;
La struttura del cavo ottico tubolare in acciaio inossidabile OPGW ha una maggiore pressione laterale e resistenza agli urti rispetto alla struttura del tubo in alluminio; l'acciaio inossidabile ha bassa conduttività, elevata resistenza e buona resistenza alla corrosione e la fibra ottica è ben protetta;
Il tubo in acciaio inossidabile è riempito di grasso per impedire la penetrazione di umidità o acqua; la regolazione della lunghezza rimanente della fibra ottica può far sì che il cavo ottico abbia buone caratteristiche di temperatura;
Lo strato interno di filo di acciaio rivestito di alluminio ad alta resistenza e bassa conduttività sostiene il peso proprio dell'OPGW e il carico esterno; utilizzando il principio dell'effetto pelle di carica, la corrente di sovraccarico o di cortocircuito viene incanalata attraverso lo strato esterno di buoni conduttori, il che è vantaggioso per la protezione della fibra ottica;
I cavi ottici hanno proprietà meccaniche ed elettriche simili ai tradizionali cavi di terra aerei, il che facilita la sostituzione dei vecchi cavi di terra e la progettazione e l'installazione di nuovi cavi di terra. Ha la doppia funzione di filo di terra e comunicazione.
La lunghezza rimanente della fibra ottica può essere controllata con precisione per garantire la capacità del cavo di sopportare carichi elevati e ampie campate;
